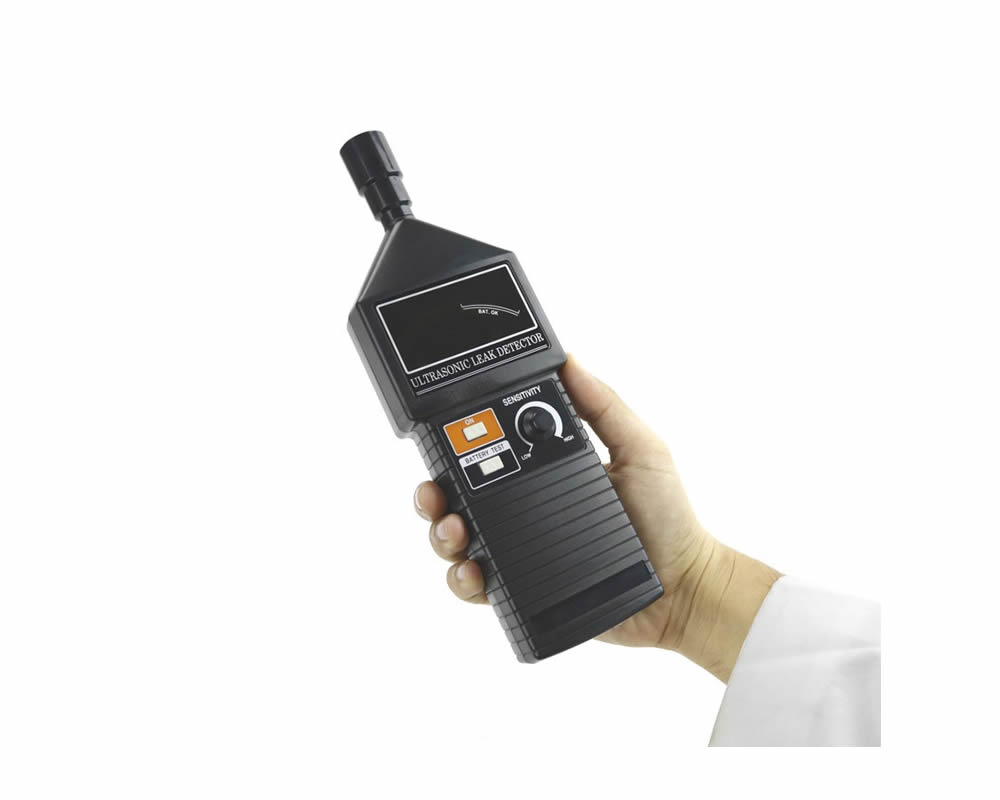

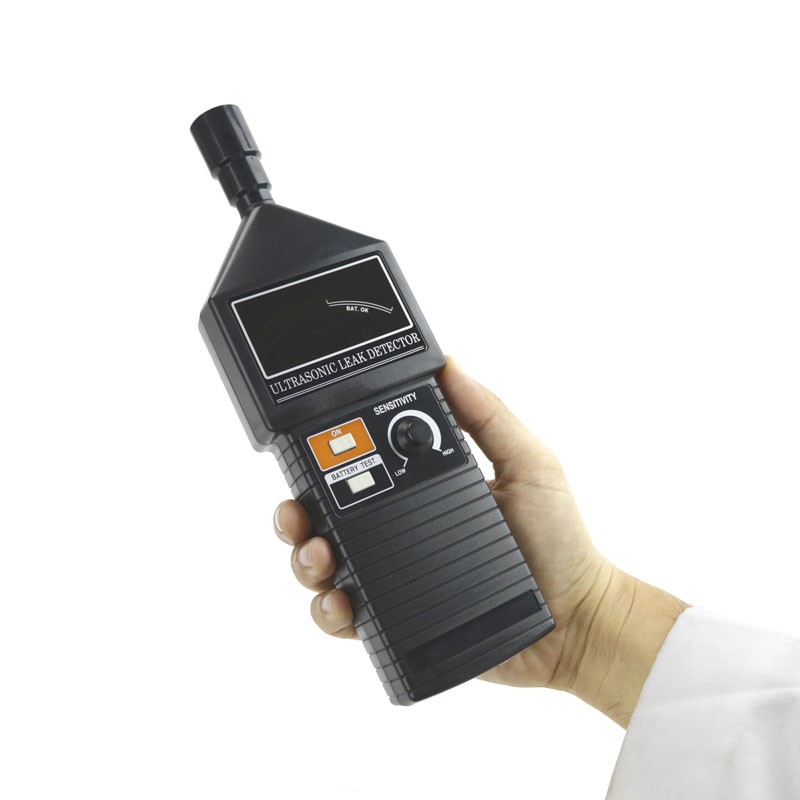

LUYOR-9100超聲波泄露檢測儀基本原理

從物理學可以知道，氣體總是由高氣壓流向低氣壓。當壓差只出現于小孔時，氣體產生的紊流將在小孔處產生超聲波。 利用此原理，使用超聲波檢漏儀可以定位氣體泄漏點

特性
超聲波泄露檢知器用于定位氣體或空氣泄漏時產生的超聲波音源的位置。泄露程度可由面板上的弧形狀LED顯示，并可由內部聲音蜂鳴或外部耳機（可選件）指示出來。

LUYOR-9100超聲波泄露檢測儀的規格

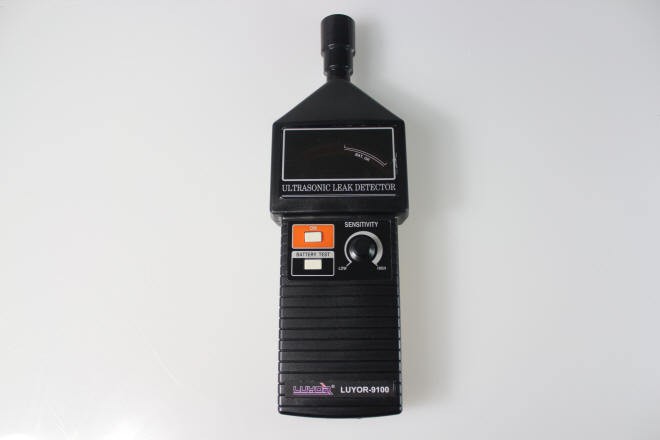

面板描述各種附件

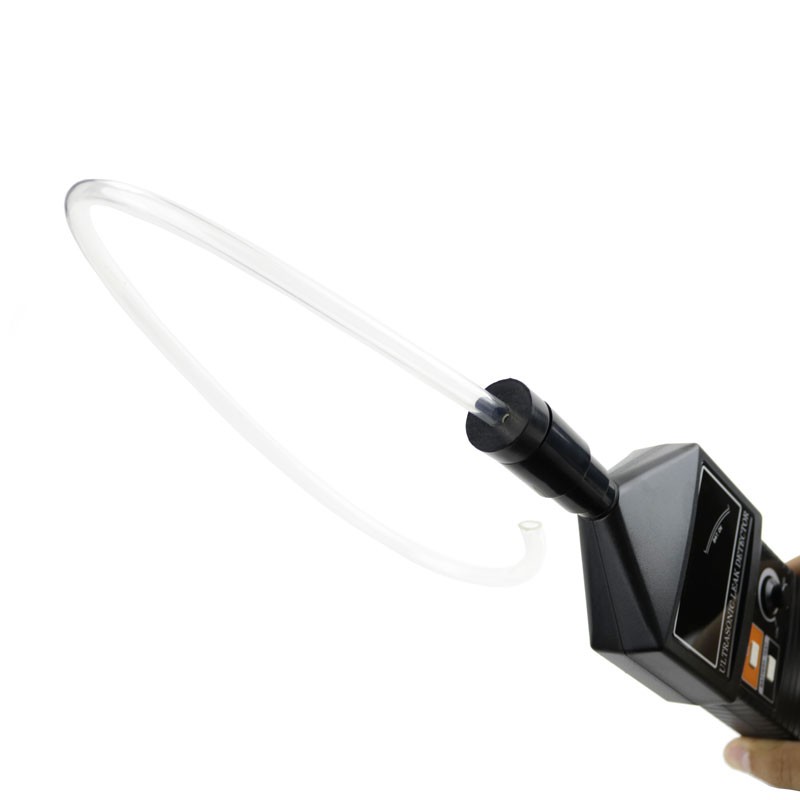

1） 帶塑料管橡膠瓶狀插頭
該附件用來擴展傳感器插座，可用來獲取那些需要連接緊密或危險難以接觸的音源的聲音，并可消除背景噪音。圖2 2）

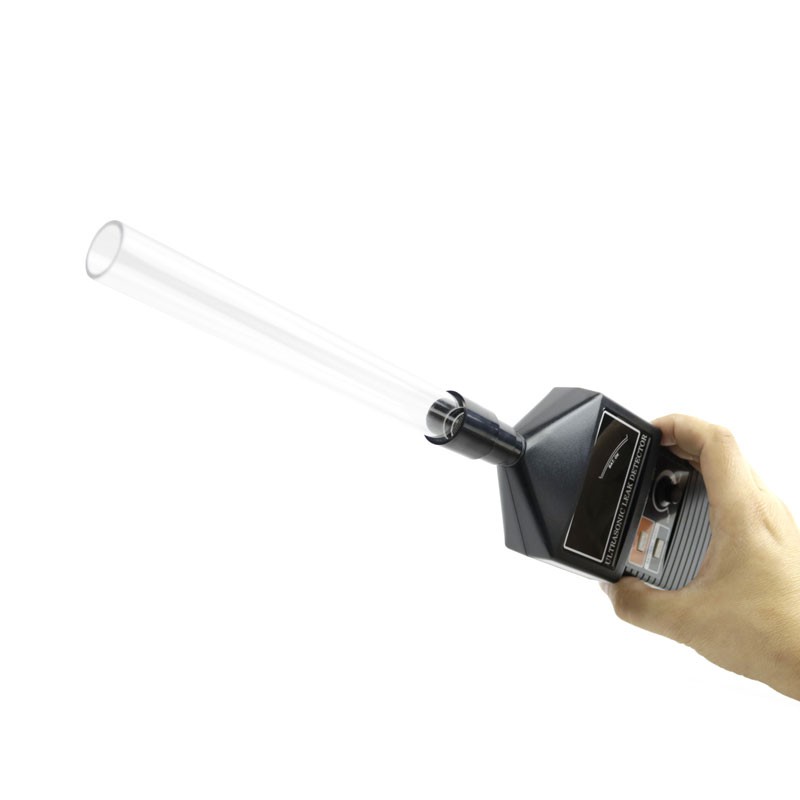

1/2吋PVC管
該連接管用于消除音源到檢測頭之間的噪音，并使操作者遠離危險部位。

測量步驟
(1)插入耳機（可選附件）到耳機插孔“Earphone Jack”

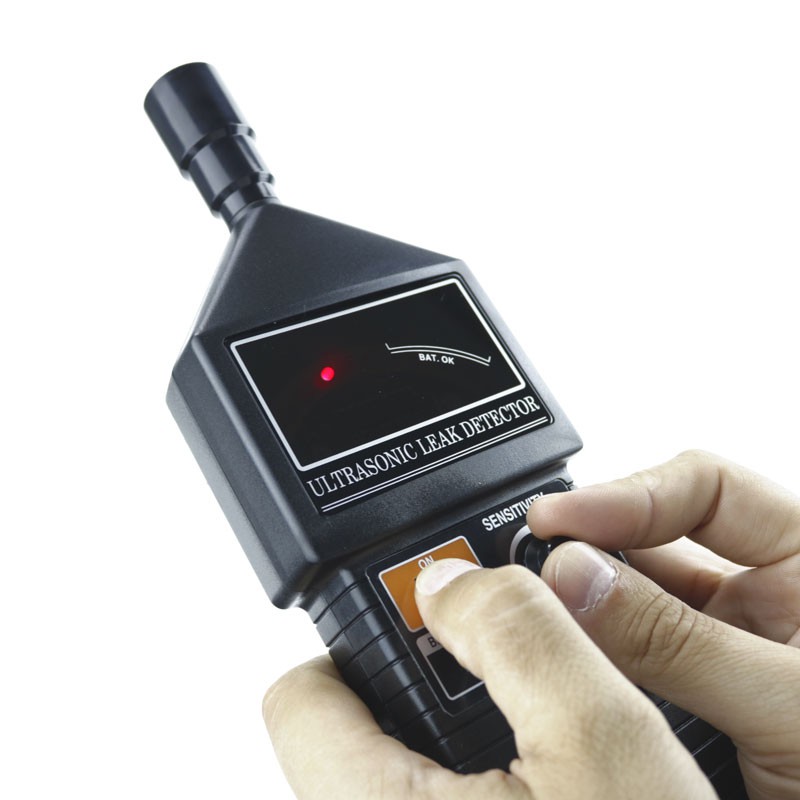

(2)按下電池測試按鈕“Battery Test Button”檢查電池電量, “BAT OK”指示燈將會點亮， 否則就要更換電池。
(3)在整個測量過程中都要保持按下“Power Button”按鈕。
(4)將靈敏度設定轉盤轉到“HIGH”位置。（注意此時“Power Down”鍵仍保持按下狀態）
(5)以各種角度、部位接近被測物體，此過程中音調及LED顯示都會有變化。
(6)當音調聲音zui大和LED顯示zui大時就可試著找出泄漏點。(當LEDzui右邊的燈點亮?xí)r，表示在當前靈敏度下已達到zui大值。)
(7)改變靈敏度設定盤到一個較低位置，再重復步驟6
 (8)重復步驟6、7直到找到泄露源位置。

LUYOR-9100超聲波泄露檢測儀測量注意事項

（1） 如果背景噪聲較大，可以將檢測器嘴裹住。此時可以使用附件（帶塑料管橡膠瓶狀 插頭和1/2吋PVC管）
（2） 在非常嘈雜環境，推薦使用耳機（可選附件），這樣可以把超聲波轉換為人耳可聽到的聲 音。
（3） 不要將該檢測器用于檢測易燃?xì)怏w泄露。為安全起見，不要將檢測器接近易燃?xì)怏w環境。

應用
（1） 冰箱空調系統泄露,儀器可以檢測冰箱真空或壓力型泄露和空調系統安裝時的泄露。當制冷劑泄漏時泄漏處會產生超聲波，利用檢測器可以準確找出泄露位置。
（2） 供熱系統泄露
（3） 蒸汽傳輸系統泄露
（4） 壓縮空氣泄露
（5） 輪胎和管道泄漏
（6） 引擎密封
（7） 電弧,電弧會產生豐富帶寬的超聲波因此也可被檢測。
（8） 耐壓檢測
（9） 烘干系統

使用檢測器+超聲波發生器
（1）房門及窗戶封密檢查
(2) 屋頂漏水
（3）水溝管道甄別
(4) 房門密封
（5）駕駛室防風

電池更換
（1）按下電池測試按鈕“Battery Test Button”檢查電池電量, “BAT OK”指示燈將會點亮,否則就要更換電池。
（2） 打開后背的電池蓋，取出舊電池，換上9V新電池。

 LUYOR-9100超聲波泄漏儀功能：

* 偵測頻率范圍：20KHz~100KHz
* 紅色LED泄漏靈敏度調整旋鈕
* 有效接收距離5米
* 電源自我測試功能
* 消耗功率:約DC34mA
* 工作環境溫度:0~50℃(32~122℉)
* 工作環境濕度:zui高80% RH
* 保修期：1年

LUYOR-9100泄漏檢測應用：

超聲波泄露檢測應用極為廣泛，幾乎所有工廠都可用到。不論何類流體產生泄露，LUYOR-9100都能檢測到，泄露越嚴重，信號越強，尤其適合于飽和氣體、多種氣體、壓力容器、真空處理等應用場合，舉例如下：壓力/真空泄露，軸承，齒輪/齒輪箱，閥門，壓縮機，冷卻器，熱交換器，鍋爐,發動機，泵，漏電/放電，變壓器，絕緣裝置，繼電器，管道，機艙壓力，供氣系統，座艙窗戶，油箱，制動器，氣壓系統，防水測試，艙口蓋，隔水艙，輪胎,風噪音，氣動剎車，大樓管路，風管，容器。

閥門類與凝汽閥的檢測：

過泄露點或阻塞段時，就會產生湍流。湍流會產生強烈的超聲波信號，即使在噪音環境下也能被LUYOR-9100檢測出來。大部分的凝汽閥制造廠都建議采用超聲波檢測法可靠。凝汽閥漏氣太大或阻塞，都可輕易地測出來。儀器的調頻功能可突出故障信號，明顯降低外來聲音的干擾，即使檢測排列緊密的多個凝汽閥也互不受影響。

軸承與機械部件檢測：
可在故障早期發現異常。在各種轉速下都能發現軸承缺油和用油過量、軸承內有異物、磨損嚴重等，高頻短波的超聲波可避免偏移、濾掉背景噪聲，且在振動情況下使用不受影響。
機械運動可產生寬頻率的聲音信號，LUYOR-9100在高頻窄波段可以很靈敏地探測到聲波振幅和音調的微小變化，可進行對比，也可觀察其變化趨勢。根據美國宇航局的研究，高于8dB預示缺油，高于12dB表示故障初發期，16dB以上意味著故障已經發展了，35-50dB則是事故發生的預告。

電氣設備檢測：
當開關裝置、變壓器、絕緣裝置、斷路器、繼電器，母線排等發生電氣放電，例如電弧、漏電或電暈,可能是潛在故障。這些信號用LUYOR-9100聽起來像是油炸聲或嗡嗡聲，越靠近放電處，聲音越大。配合使用附件LUYOR-9104（超聲波集波器）可對架空電力線進行檢測。

熱交換機、鍋爐及冷凝器檢測：
可用LUYOR-9100檢測這些設備的管道、管板和箱體。有三種方法檢測泄露：壓力、真空和超聲波測試。壓力和真空檢測，是接收泄露點發出的超聲波，而超聲波測試，則是在箱體內或管道口放一個特殊的聲波發生器，將超聲波信號傳送到各條管道后，再用儀器從外部檢測漏出來的超聲波信號，適合于帶部分負載檢修或停產檢修。

壓縮機檢測：
壓縮機是氣體壓縮系統的心臟，即使微小的泄露也會迅速擴大，威脅系統安全。
