LUYOR-905手持式LED頻閃儀

頻閃儀也叫頻閃燈，其內部一般包括氙氣燈管、高壓觸發電路、頻率調節電路和顯示電路，觸發電路如圖2所示。氙氣燈管是內部充滿氙氣等惰性氣體的玻璃燈管，在高壓電流觸發下，燈管兩極之間持續放電而發光，其發光持續時間由儲能電容決定。在實際使用過程中，當我們將頻閃儀的閃光頻率調節到與印刷圖案運動速度接近或同步時，由于人眼的視覺殘留原因，高速運動的印刷圖案變得緩慢運動或相對靜止，利用這種原理，我們可以用人眼直觀地檢查每個印刷圖案的印刷質量，且不會造成任何色彩失真。在軟包裝行業，頻閃儀在印刷機、檢品機、分切機、復卷機、壓膜機、燙金機、合掌機等場合廣泛應用。頻閃儀的類型有幾十種，從光源來分可以分為氙氣燈頻閃儀和LED燈頻閃儀兩大類；從使用方式來說可以分為便攜式、充電式和固定式三大類；考慮到產品使用壽命，從使用頻率來分，led頻閃儀頻率都在200Hz（12000閃/分鐘）以上，氙氣燈頻閃儀一般在200Hz以下。

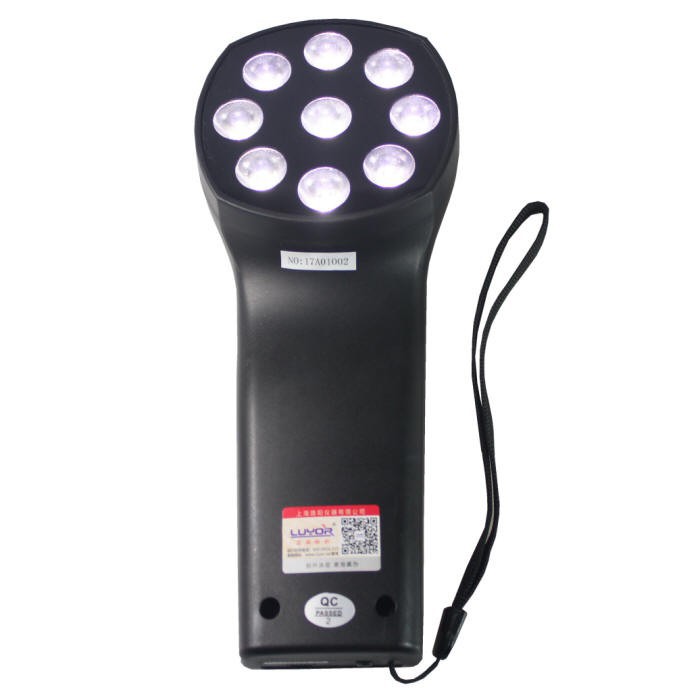

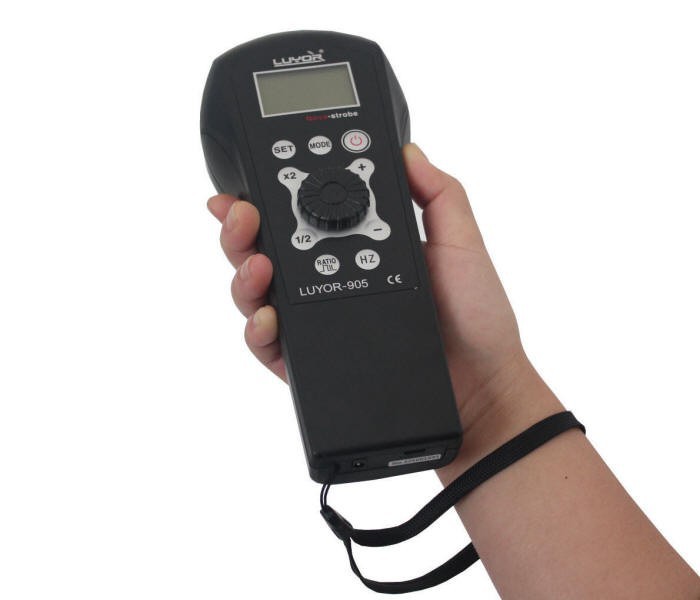

LUYOR-905手持式LED頻閃儀是美國路陽公司研發的便攜式頻閃燈，LUYOR-905采用大功率LED燈珠，具有測量范圍廣、亮度高、亮度均勻、壽命長等特點。LUYOR-905適用于轉速測量和運動狀態觀察，可以用拇指方便操作，內置鋰電池，充滿電連續使用時間長達12小時以上。LUYOR-905 便攜式LED頻閃儀是用來測量高速運動的物體，當頻閃儀的閃光速度與高速運動的物體速度相同步時，我們看到的是一個相對靜止的狀態。這個原理使我們可以清晰的觀察到運動中的齒輪咬合、各類轉子的工作情況。LUYOR-905 便攜式LED頻閃儀在測量量程方面可以到達60-120000RPM，滿足了不同用戶的需求，LED頻閃儀裝有9只LED燈管，不但從亮度效果方面有了顯著提高，而且非常省電，大大提高了電池的效率，產熱低，非常適合長時間使用！LUYOR-905頻閃儀器廣泛適用于包裝印刷行業，檢測印刷品質、模切、打孔、折疊；用于紡織業的紡紗機和繞線機上錠子、線的轉速測量；用于機械制造業的非接觸性轉速測量、檢測震蕩幅度和振動頻率及加工中心刀具的磨損情況；還可用于飛機制造、汽車制造、電纜噴碼、采礦業、造船、鋼鐵、化工、光學、醫療等行業。

LUYOR-905手持式led頻閃儀主要參數：

設定精度 （內部振動）： 0.01%±1 digit（25℃時）
設定分辨率（內部振動）： 60 .0~12,000FPM  0.1 FPM
12000~120000FPM  1 FPM
1~200HZ  0.01 HZ
200.1~2000 HZ  0.015 HZ


電池：DC12V 3000mA
功率：約90W
尺寸：203mm*110mm*192mm
重量：900g

LED規格及性能： 10W; LED的使用壽命3～5年
鋰電池規格及容量：DC 10.8V; 2000mA
單位： FPM ; HZ(參數設定模式下可切換）
測量范圍： 60 ~120,000FPM
X2 、1/2 ：倍頻、半倍頻

位移功能：PHASE+、PHASE- 改變度數+3°、-3°
RATIO鍵：每次以 0.1°在0.1°~2.5°范圍內調整閃光觸發角度
外部觸發輸入：傳感器脈沖信號觸發

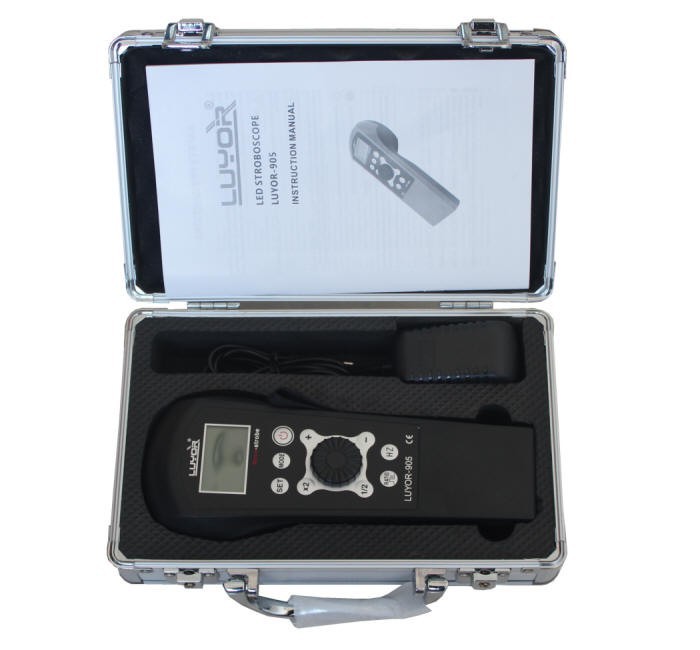

LUYOR-905手持式led頻閃儀標準配置：

頻閃儀、 AC/DC電源適配器 (AC220V/DC19V/3A) 、使用說明書、產品保修卡

luyor-905便攜式頻閃儀的應用：

◆用于鋼材冷軋車間以及薄板鍍層車間，視覺監測產品表面缺陷
◆視頻檢測紙幅成形過程
◆監控汽缸和軸工作情況，測定其轉速
◆對印刷材料進行整幅的在線監控
◆印刷標簽、表格、柔版、凹版印刷中的標線符號檢測
◆對熒光印刷質量檢測進行的紫外線控制
◆餐巾紙等產品印刷時水印控制
◆切紙機和卷紙機的ZUI后質檢
◆折疊機的動態分析
◆發動機和齒輪的同步控制。
◆包裝設備機械操作過程中的動態分析，如針對折疊、彎曲等操作
◆檢測冷密封粘接操作
◆整個生產線的在線檢測
◆用于輪胎測試
◆水表的檢驗和校準
◆非接觸性轉速計算
◆齒輪離合器滑動系數測量
◆快速周期性或一次性運動的分析
◆振動和運動的視覺效果
◆飛機渦輪和螺旋推進器的轉速監測
◆對引擎的運行、震動進行視覺監測
◆發動機測試臺上閥間隙以及氣門挺桿運動的監測
◆發動機研制過程中監測噴油性能
◆發動機、齒輪以及排氣系統的震動監測
◆對攪拌機和分離機的工作進行視頻監測
◆檢測泵的轉速
◆檢測霧化過程
◆船只螺旋槳，渦輪機及推進系統中氣蝕現象的監測
◆非接觸性轉速測量
◆檢測振蕩振幅和震動頻率
◆對復雜運動過程用“慢放”功能顯示
◆監測生產中鉆頭和銼刀等工具的狀況
◆測量離合器和傳送帶的滑動系數
◆檢測齒輪箱中齒輪嚙合的齒隙情況
◆紡織錠子、線軸的轉速控制
◆機械編織機緯紗監測
◆織物離開繃架前檢查是否有歪斜的緯線
◆監測縫紉機上紡線和其他零件的運行狀況
◆監控整個電纜的標記情況
◆監測捻線機工作情況

LUYOR-905頻閃儀的行業應用：

頻閃儀是以一定頻率快速閃動的光源，在觀測高速旋轉的物體時，通過調節頻閃儀的閃動頻率，使其與被測物體的轉動或運動物體的速度接近或同步時，被測物體雖然在高速運動著，但看上去卻是緩慢運動或靜止的。這種視覺暫留現象，使人目測就能輕易觀測高速運動物體的運行狀況。檢查各類轉子、齒輪嚙合、振動情況或診斷紡織、印刷、饈、高速物體表面缺陷等和運行軌跡。

LUYOR-905便攜式頻閃儀的產品介紹：（pdf文檔）

LUYOR-905_catlog.pdf

當采用外部傳感器觸發LUYOR-905頻閃儀時，外部激光轉速傳感器的連接方法如下圖：

尾部外部插口采用USB MIRCO標準插孔

LUYOR-905頻閃儀的主要功能

1）利用頻閃儀測量振動或轉動物體速度。
頻閃儀本身可以發出短暫又頻密的閃光，當調節頻閃燈的閃動頻率,使其與被測物的轉動或運動速度同步時,被測物雖然高速運動著,但看上去卻是是靜止畫面,而此時頻閃儀的閃光速度即為被檢測物體轉速和運動頻率。利用此原理可以測量圓轉體，如馬達、齒輪、滑輪、轉動軸或風扇等速度，另外還可以測量反覆震動體，如氣動鎚、離心分離機或震動送料臺等的速度。
我們以測量電扇轉速為例，若頻閃儀的閃光頻率(n次/分)正好與電扇的旋轉速度(n次/分)相等，那么當頻閃儀閃光時，電扇葉片必將位于上次閃光時所在的位置，由于視覺暫留的緣故，電扇的葉片看上去好像根本未動。這就是說，當頻閃儀的閃光頻率與被測物體的轉動速度相等時，轉動物體看上去好像靜止一般，呈現為一個靜止的圖像。
2）利用頻閃儀獲取靜止畫面，檢測產品質量
除了測速以外，利用頻閃儀視覺暫留現象使人目測就能輕易觀測到高速運動物體的表面質量，進行觀察或分析。隨著我國經濟的高速發展，越來越多的行業開始使用頻閃儀作為封罐機械、印刷機械、紡織機械或其他自動化機械等做品管或維護工具 ,來幫助解決產品質量檢驗問題。
頻閃儀在測量直線工作的物體，如印刷機及檢品機等的操作上，并非是用來測量“印刷滾筒或馬達”的轉速，而是希望獲得同步靜止畫面，以監控其印刷品質.換言之,欲調整頻閃儀閃光速率時,應依據“每分鐘拉出多少張畫面”的頻率來調整,而非依據“每分鐘拉出多少米”調整。在實務上我們以印刷機為例：
假設印刷機每分鐘印出 100Meters,且印出之圖面長度為10cm,則該等機械每分鐘應是印出1000張圖面.其計算方法如下:
1 米 ÷ 10cm = 10 張……表示每米包括 10 張圖面。
10 張 × 100 米(每分鐘)=1000 張……表示每分鐘印出 1000 張圖面。
此時,如將頻閃儀的閃光速率調整到 1000FPM 后,即可輕易獲得清晰之同步靜止畫面。因此,如果尋找直線運送中圖面的同步靜止畫面,應預先以上列的計算法,算出每分鐘印出多少張圖面后,再來調整頻閃儀的閃光速率,將可較輕易獲得其同步靜止畫面。同理,也可輕易地換算出該設備的產量。

LUYOR-905頻閃儀的使用方法

頻閃儀的具體使用上有內部控制和外部控制兩種。

1）內部控制使用普通頻閃儀即可。
該頻閃儀是以固定頻率閃光，適合于機器速度比較穩定的場合，因為此時被觀測對象也是以一個穩定的頻率出現，從而可以實現比較好的觀測效果。具體步驟如下:
a. 先估測圖案的運動頻率，具體估算方法在前面印刷機案例中已有介紹。
b. 將頻閃儀的閃光源照射向被測物體。
c. 由高頻往低頻方向調整到估算頻率,再微調直到被測物體顯現出個清晰的同步靜止畫面為止。在確認靜止畫面時可借由該被測物體的外、輪廓、標記等等,來確認是否與停止不動時的畫面完全相同,也可以調整其兩倍的頻率，來確認是否存在兩個重疊影像,從而確定其一倍頻率時的影像,絕對是真實同步靜止畫面,也是其真實的 RPM或 FPM。
d. 讀出數字幕上所顯示的數值,即是該被測物體之每分鐘的工作次數(或稱RPM;或稱 FPM)。
2）外部控制則需要使用自動同步頻閃儀，并配套色標傳感器使用。
當機器速度不斷變化時，被觀測對象的頻率也不斷變化，此時以固定頻率閃光的內部控制模式不能適應，此時應當采用外部控制模式。通過自動同步頻閃儀外接傳感器獲取外部圖像的信號，來一個圖案，頻閃儀就閃光一次，從而實現圖案的自動同步跟蹤。
另外，由于印刷塑料薄膜時會有很強的靜電產生，在使用頻閃儀的過程中，用戶務必要注意儀器的接地工作，否則很容易使頻閃儀的控制線路部分受到強大的靜電干擾，直至將內部芯片損壞，導致頻閃儀不能正常工作。為使頻閃儀不被電流沖擊而造成性損壞，請確保每次開關頻閃儀的時間間隔在20秒以上。

頻閃儀使用過程中的誤區

1.頻閃儀的閃爍頻率過低：由于印刷圖案較大或印刷速度較低，圖案運動速度緩慢，此時使用頻閃儀就不合適。當頻閃儀在500次/分以下的頻率頻閃，在觀察圖案時，眼睛會感覺很晃眼，好像無法看到相對靜止的印刷圖案。這種情況下，并不是頻閃儀本身出現了問題，而是人眼很難清楚分辨瞬間閃光反射到人眼的圖案。用于人眼直接觀察印刷圖案的場合，要求頻率在500次/分以上。
2.頻閃儀的閃爍頻率過高：氙氣燈管都是有一定的壽命的，其壽命以閃光次數表示。過高的閃爍頻率使用時，頻閃儀燈管的使用時間會縮短。一般情況下，當印刷圖案出現問題時，不會只出現單個圖案不好，而是會出現連續一批（多個）圖案都存在問題。所以在檢驗產品表面質量時，并不需要對每個印刷圖案進行逐個檢驗，此時可以降低頻率使用，把頻率設在圖案運動頻率的1/n倍，都可以讓圖案相對靜止，建議頻率選擇在2000f/m-4000f/m左右，即保證了清楚觀測圖案的效果，同時延長了頻閃儀燈管的使用壽命。
3.頻閃儀的閃光亮度問題：頻閃燈管的MAX功率是固定的，其單次閃光亮度跟頻率是成反比的。在高頻閃光下，亮度肯定會比低頻的時候低。在實際使用過程中，并不是閃光亮度越高越好，對于反光較強的印刷材質，則需要亮度較低且柔和的燈光，并且對于不同的使用者來說，燈光的亮度要求也不一致。

LUYOR-905 High Performance LED Stroboscope

The LUYOR-905  is a portable, light-weight stroboscope utilizing super bright high powered LED lamps.

The LUYOR-905  LED array provides a bright, stable strobe light over a wide measurement range with a lifetime far exceeding xenon lit stroboscopes. Containing a rechargeable lithium battery, a single charge can last up to a full 12 hours of operation. The LUYOR-905 is designed for speed and frequency measurements in motion and vibration analysis applications. It is ideal for predictive and preventive maintenance applications such as; motors, shafts, roto-gravure printing, extruders, blow molding, wire lettering and striping, engraving, pulse jets, water jets, fans, cams, gear teeth, belt inspections, fuel injectors, vibration analysis, audio speaker analysis, spindle spinning, cutting blade timing and sharpness, plus many more in the printing, packaging, textile, automotive, cable, mining, steel, chemical, optical, medical and shipbuilding industries.

Features
Wide Flash Range: 60 – 120,000 Flashes/min. (1-2000 Hz) can be adjusted to meet almost any high-speed application
Adjustable Flash Pulse duration achieves sharper images for detailed inspection
AC Operation:100 – 240 VAC Line Power Operation with AC adapter for continuous use or rechargeable battery for maximum portability
Phase Shift Advances or retards flash timing for viewing gear teeth, cutting surfaces, repeats or "drifting" images
Trigger Input Interface: Input sensor trigger function allows process machinery to control flash rate
Delay time adjustment combined with leading or trailing edge activation simplifies process set-up when using external signal input
x2 and 1/2 keys for large adjustment rate change or +/- for fine tuning
Long-life LED operation
1 Year Warranty
