LUYOR-908面板式轉速表
LUYOR-908面板式轉速表
數顯轉速表LUYOR-908是自動化工業領域中常運用到測量轉速值的二次儀表，它是通過一次儀表傳感器傳輸?shù)男盘枺瑪?shù)顯轉速表接收傳感器信號而測出轉速值，并具有多種輸出功能和控制功能，與光電轉速傳感器、激光轉速傳感器等多種轉速傳感器配套，廣泛運用于電力、石化、冶金、輕工、制藥、航空等領域。
◆ 可接各種光電轉速傳感器、激光轉速傳感器等電平信號輸入
◆ 可連接接近開關、霍爾傳感器、編碼器等傳感器
◆ 儀表向傳感器外供5V直流電壓
◆ 報警值、倍率任意設定,所有設定參數掉電不丟失
◆ 儀表達到報警設定值,繼電器吸合或儀表繼續測量
◆ 模擬電流（0-20ma，4-20ma）、電壓變送（0-5v）輸出（僅限LUYOR-910）
◆ 儀表RS485通訊(MODBUS協議)（僅限LUYOR-910）
LUYOR-908系列面板式轉速表
LUYOR-908面板式轉速表是一個功能強大的可編程的轉速表，符合NIST 標準，可外接LUYOR轉速傳感器和其他輸出標準TTL 信號設備，可輸出TTL信號。
LUYOR-910面板式轉速表是面板安裝分體式轉速表，又叫表盤式轉速表。是通過激光轉速傳感器或光電轉速傳感器將測量設備轉速的信號傳送到LUYOR-908面板式轉速表，LUYOR-908轉速表將轉速顯示在顯示屏上，LUYOR-910轉速表也可以通過設置報警值控制繼電器的輸出。
上圖：LUYOR-908系列面板式轉速表
LUYOR-908系列面板式轉速表技術參數：
| 量程 | 5-999999 RPM |
精度： | ±0.001% 讀數或1（***后一位數字）（標準） |
分辨率： | 0.001RPM-10 RPM(100,000-999990RPM 下) |
累加/ 計數器： | 顯示范圍：0.001-99999 |
報警功能： | 2 個報警繼電器可設置：高或低，閉鎖或非閉鎖，遲滯和可編輯的下限鎖定 |
報警輸出： | 兩個c 型報警繼電器，額定1Amp &230Vac |
比例因子： | 0.0001-9999.9 |
累加/ 計數： | 1-99,999 |
輸入配置： | LUYOR傳感器或TTL 輸入或1.5-30Vac 輸入 |
脈沖信號轉換： | 兼容0-5V TTL |
顯示： | 5 位，14mm 高LED 顯示 |
顯示更新： | 每秒兩次（2Hz 或120RPM 以上） |
尺寸： | 深度96mm，面板尺寸96×48mm,開孔尺寸：92x44mm |
輸入電壓： | 標配：100-240Vac，50/60Hz 可選24Vdc |
傳感器供電電壓： | 5Vdc |
LUYOR-908面板式轉速表型號說明:
LUYOR-908XA: 220v或110v交流供電
LUYOR-908XD: 24V直流供電

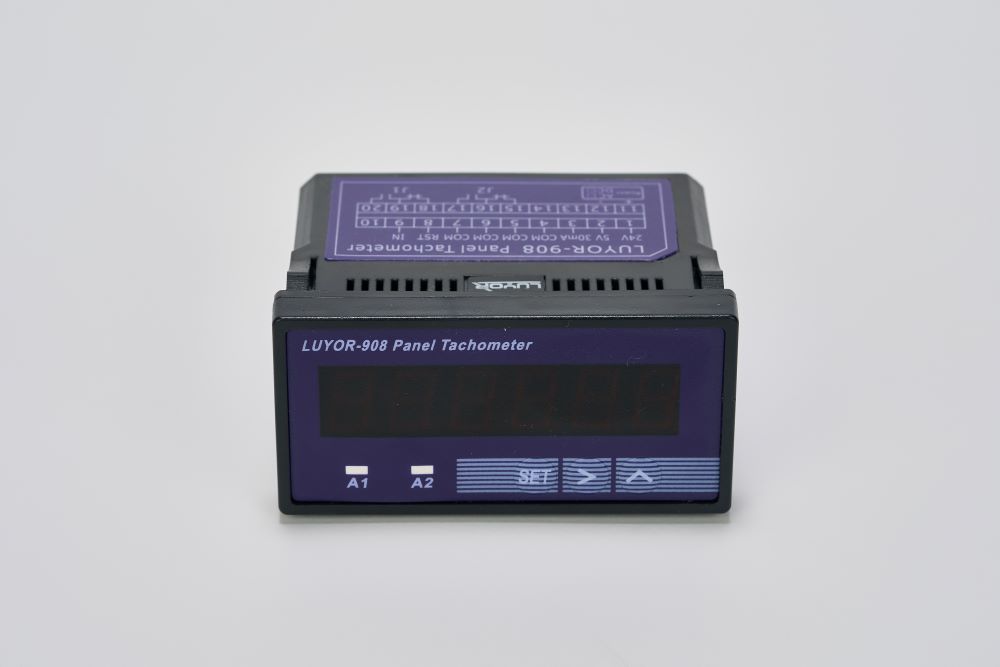

上圖：LUYOR-908系列面板式轉速表

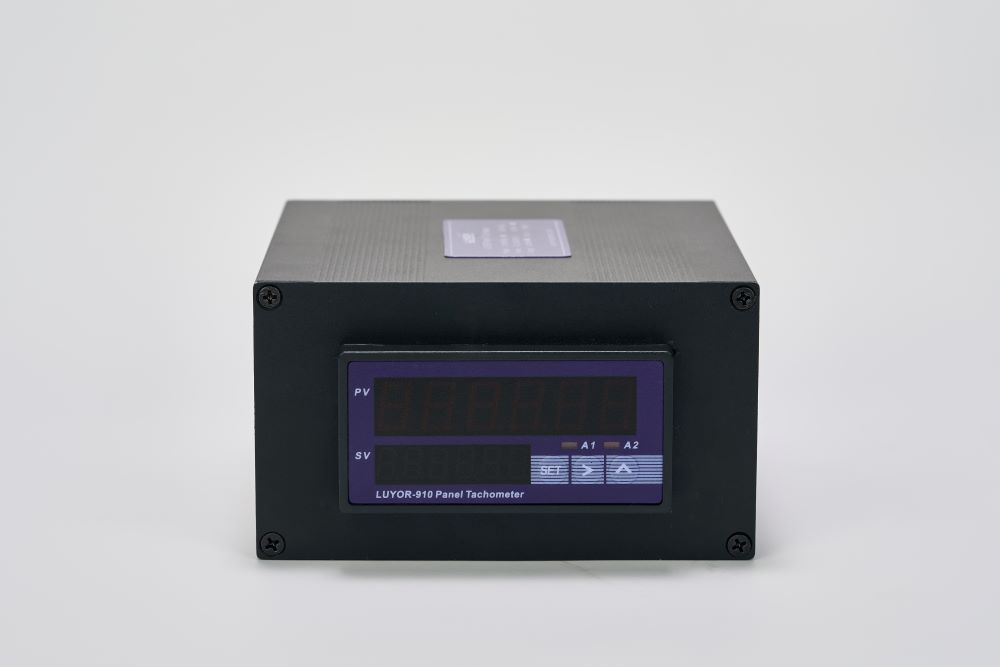

選件：面板式轉速顯示表安裝盒LUYOR-910BOX

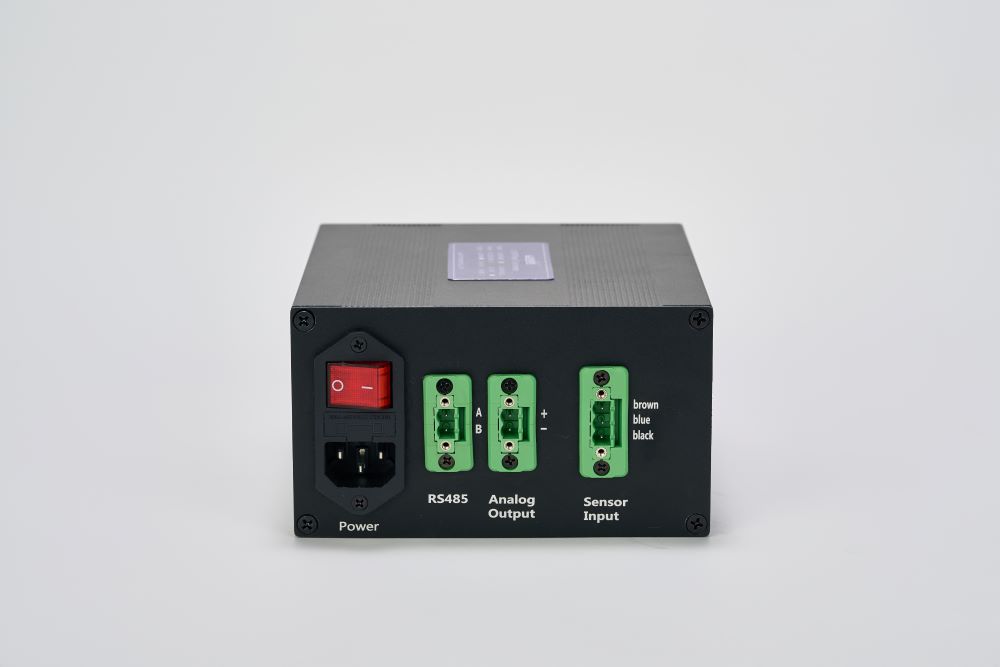

LUYOR-910BOX安裝盒接線面板：

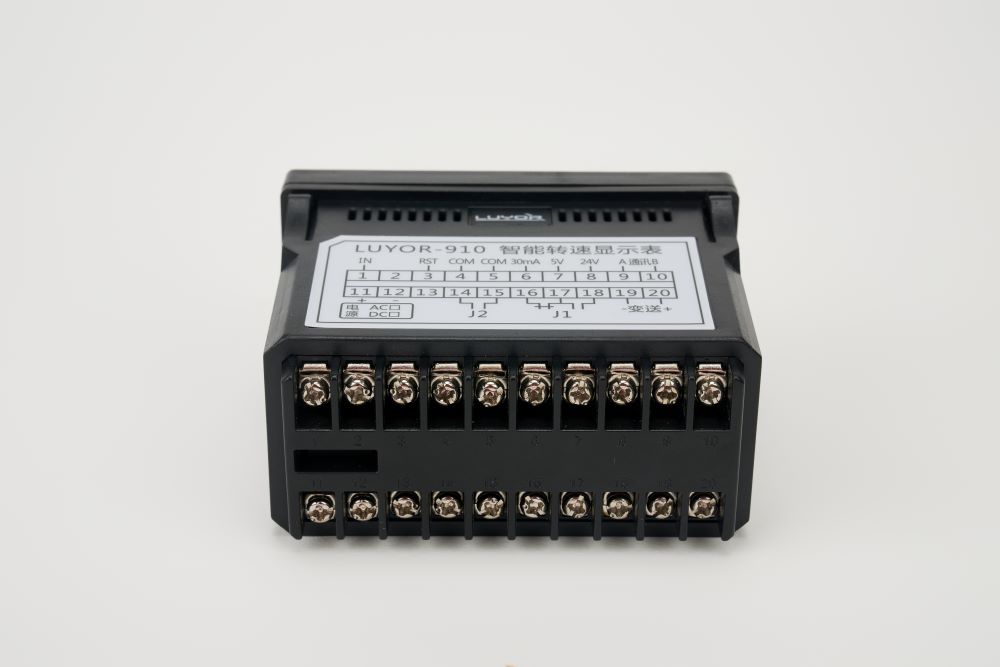

LUYOR-908面板式轉速表接線方法：
rols-5pw激光轉速傳感器的連接：
傳感器棕色線接2號接線柱（5v，為傳感器提供5v供電），藍色線接5號接線柱（com接線柱，GND接地），黑色線接9號接線柱（in，信號輸入）
轉速顯示表電源線的連接:
LUYOR-908XA: 11和12號接線柱接220v交流供電線路。
LUYOR-908XD: 11號接24v正極，12號接24v負極。
