LUYOR-910面板式轉速表是一個功能強大的可編程的轉速表，符合NIST 標準，可外接LUYOR轉速傳感器和其他輸出標準TTL 信號設備，可輸出TTL信號，選配電壓、電流模擬信號輸出或485輸出。
LUYOR-910面板式轉速表是面板安裝分體式轉速表，又叫表盤式轉速表。是通過激光轉速傳感器或光電轉速傳感器將測量設備轉速的信號傳送到LUYOR-910面板式轉速表，LUYOR-910轉速表將轉速顯示在顯示屏上，LUYOR-910轉速表也可以通過設置報警值控制繼電器的輸出，也可以將轉速信號轉換成0-5v、0-10v、0-20mA、4-20mA等電壓或電流信號的模擬量輸出給各種存儲記錄儀或PLC控制設備，也可以選擇485通訊接口將測量的轉速信號數字傳送出去。

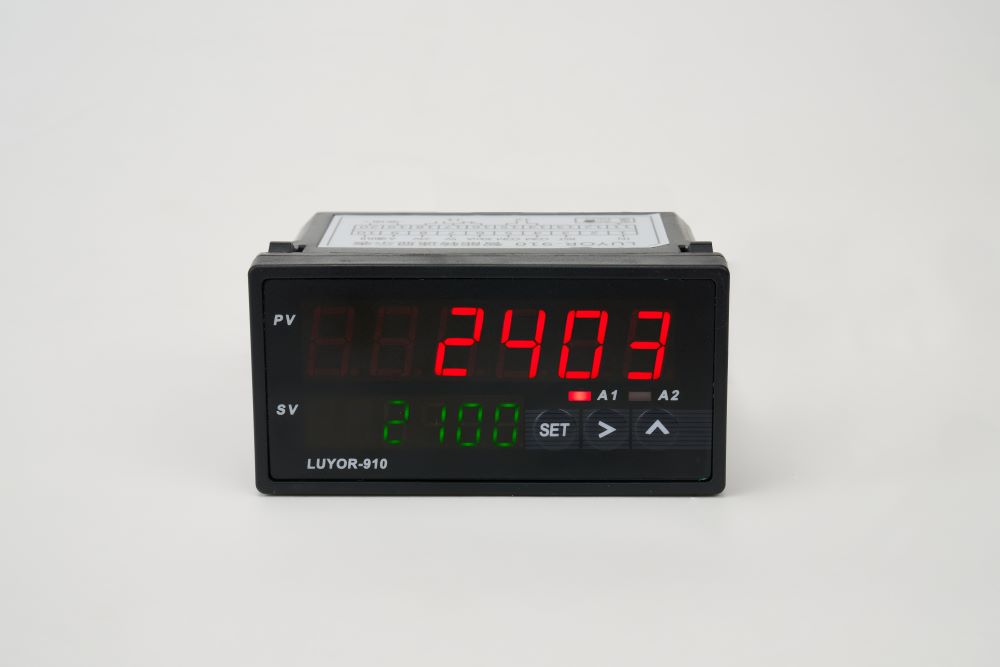

上圖：LUYOR-910系列面板式轉速表
LUYOR-910系列面板式轉速表技術參數：
| 量程 | 5-999999 RPM |
精度： | ±0.001% 讀數或1（***后一位數字）（標準） |
分辨率： | 0.001RPM-10 RPM(100,000-999990RPM 下) |
累加/ 計數器： | 顯示范圍：0.001-999999 |
報警功能： | 2 個報警繼電器可設置：高或低，閉鎖或非閉鎖，遲滯和可編輯的下限鎖定 |
報警輸出： | 兩個c 型報警繼電器，額定1Amp &230Vac |
通訊連接： | 可選RS485通訊， MODBUS_RTU協議 |
倍率： | 1-999999 |
累加/ 計數： | 1-99,9999 |
輸入配置： | LUYOR傳感器或TTL 輸入或1.5-50Vac 輸入 |
模擬輸出： | 電壓：0-5Vdc或 電流：4-20mA, |
脈沖信號轉換： | 兼容0-5VTTL |
顯示： | 6位，14mm 高LED 顯示 |
顯示更新： | 每秒兩次（2Hz 或120RPM 以上） |
尺寸： | 深度90mm，面板尺寸96×48mm，開孔尺寸92x44mm |
輸入電壓： | 標配：100-240Vac，50/60Hz 可選：24Vdc |
傳感器供電電壓： | 5Vdc 或 24Vdc |

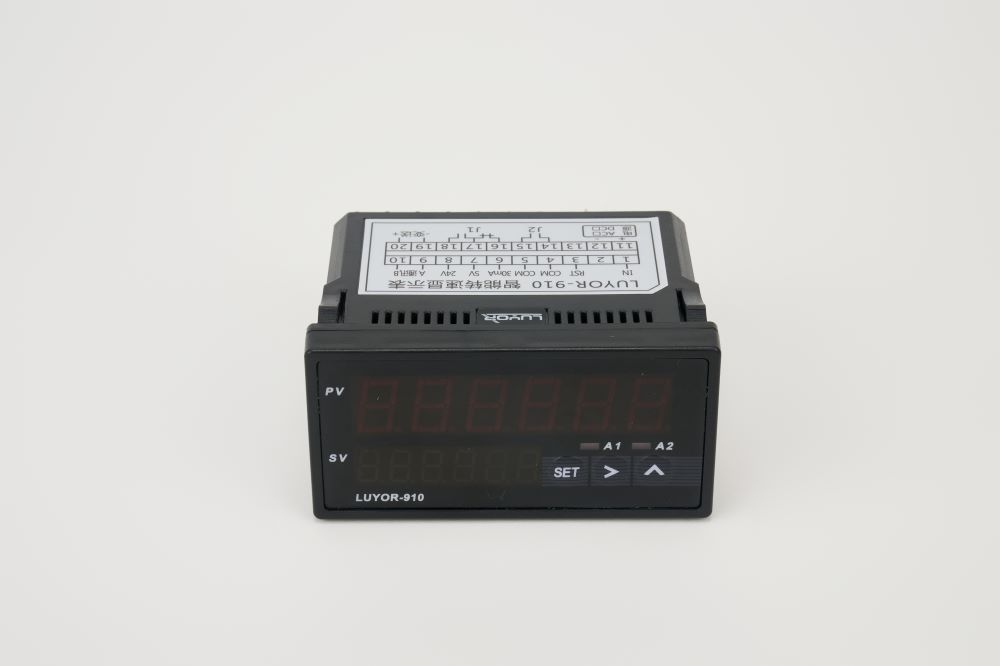

上圖：LUYOR-910系列面板式轉速表
訂貨信息：
LUYOR-910XA-DC ， 交流供電，0-5v電壓輸出
LUYOR-910XA-MA，交流供電，4-20ma電流輸出
LUYOR-910XA-DC-RS485， 交流供電，0-5v電壓輸出，RS485通訊
LUYOR-910XA-MA-RS485，，交流供電，4-20ma電流輸出，RS485通訊
LUYOR-910XD-DC，24v直流供電，0-5v電壓輸出
LUYOR-910XD-MA，24v直流供電，4-20ma電流輸出
LUYOR-910XD-DC-RS485，24v直流供電，0-5v電壓輸出，RS485通訊
LUYOR-910XD-MA-RS485，24v直流供電，0-5v電壓輸出，RS485通訊

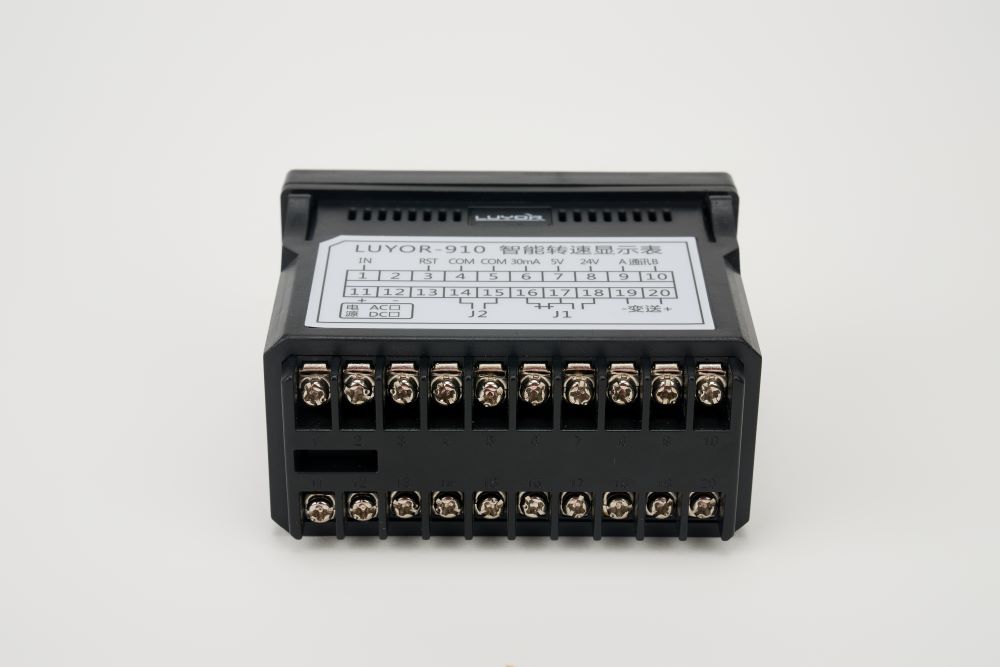

上圖：LUYOR-910系列面板式轉速表背面接線柱

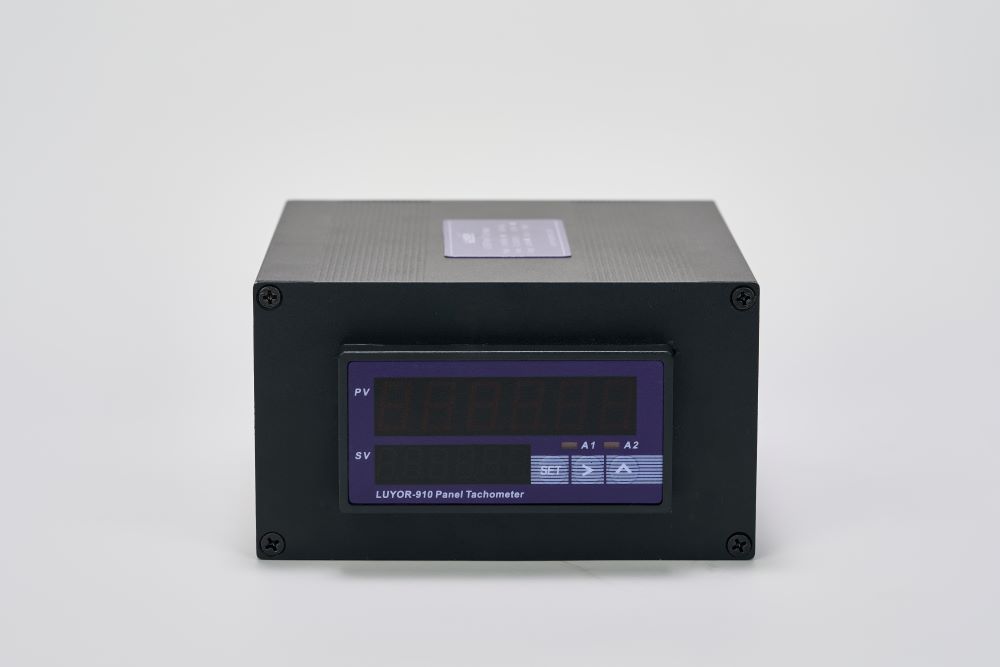

選件：面板式轉速顯示表安裝盒LUYOR-910BOX

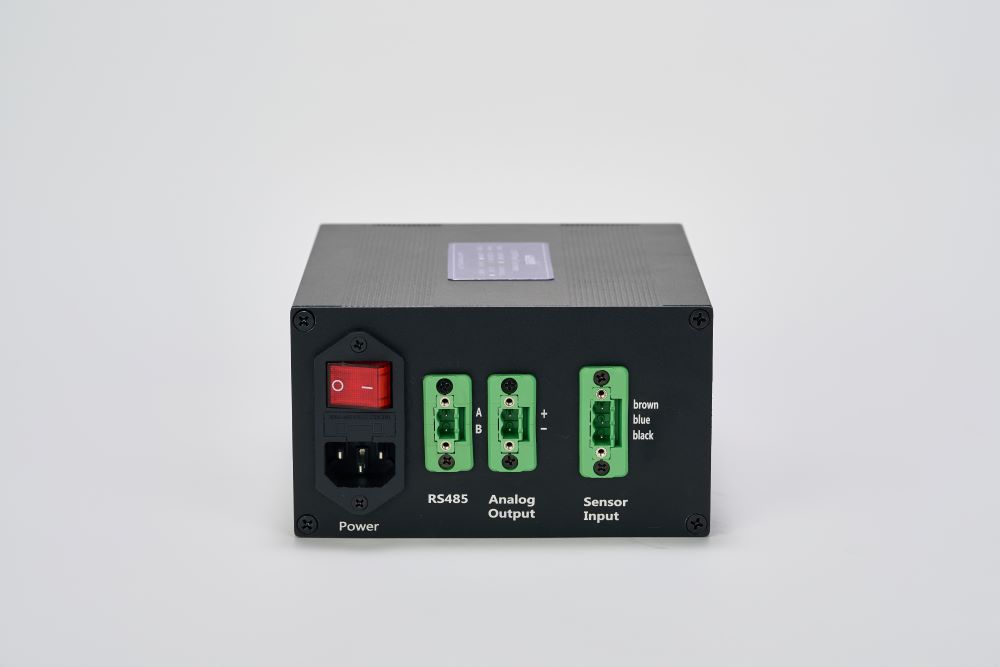

LUYOR-910BOX安裝盒接線面板：
LUYOR-910面板式轉速表常用接線方法：
傳感器連接：
ROLS-5PW激光傳感器：傳感器棕色線（電源+）接7號接線柱（5v)，藍色線(GND)接5號接線柱，黑色線接1號接線柱。
轉速表供電電源線連接：
LUYOR-910XA: 11和12號接線柱接110v或220v交流供電
LUYOR-910XD：11號接24V正極，12號接24v負極。
轉速表模擬輸出連接：
19號和20號接線柱為模擬輸出，19號為負，20號為正。
RS485通訊輸出的連接：
9號和10號接線柱為RS485通訊輸出，9號為A,10號為B。
模擬信號變送輸出設置：
1.按set按鍵，通過上下鍵，輸入密碼0036，按set按鍵。
2.當顯示obty時，通過上下鍵選擇0-20mA或4-20mA,
3.設置變送上下限：obl變送下限，obh變送上限。
通過上下鍵，顯示屏顯示end時，按set按鍵退出設置模式。
