GB/T5097—2020/ISO3059:2012無損檢測 滲透檢測和磁粉檢測 觀察條件

1 范圍

本標準規(guī)定了磁粉檢測和滲透檢測觀察條件的控制要求,包括對白光照度和紫外輻照度的***低要求及其測量方法,適用于以肉眼觀察的檢測方法。

本標準不包含光化藍光光源的使用要求。

2 規(guī)范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其***新版本(包括所有的修改單)適用于本文件。

ISO9712 無損檢測 人員資格鑒定與認證(Non-destructivetesting—Qualificationandcertificationofpersonnel)

 ISO12706 無損檢測 術語 滲透檢測(Non-destructivetesting—Penetranttesting—Vocabulary)

 ISO12707 無損檢測 術語 磁粉檢測(Non-destructivetesting—Terminology—Termsusedin magneticparticletesting)

 IEC60050-845 電工術語 照明(Internationalelectrotechnicalvocabulary—Chapter845:lighting)

 EN1330-1 無損檢測 術語 第1部分:通用術語表(Non-destructivetesting—Terminology—Part1:Listofgeneralterms)

 EN1330-2 無損檢測 術語 第2部分:無損檢測通用術語(Non-destructivetesting—Terminology—Part2:Termscommontothenon-destructivetestingmethods)

 3 術語和定義

ISO12706、ISO12707、EN1330-1和EN1330-2界定的術語和定義適用于本文件。

4 安全提示

應考慮國家和地方的所有與健康和安全相關的法規(guī)。

檢測人員應盡量減少受到有害的光學輻射。檢測人員應避免受到波長小于330nm的紫外輻射(比如濾光片損壞或破裂)。檢測人員應減少受到高能有害輻射(如波長為365nm紫外線或包含較多藍光的可見光)。人眼極易受到傷害。熒光檢測人員宜佩戴紫外光防護眼鏡及防護手套

5 非熒光技術

5.1 光源

檢測應在日光或人工照明條件下進行。當使用人工照明時,色溫不應低于2500K,推薦使用色溫在3300K以上的光源。與燈具制造商確認色溫信息。照明條件影響檢測能力。***佳檢測條件是周圍有環(huán)境白光。宜避免白光直接或間接從燈源照射人眼,或經(jīng)過其他光源濾光片照射人眼。光源在檢測前提前打開,待其輸出穩(wěn)定后進行檢測。光照度可能因光源老化或反射器退化而導致數(shù)值變化。檢測表面應均勻照射。應避免閃爍和反射。

注:陣列中單個LED損壞會產(chǎn)生光照不均勻的現(xiàn)象。

5.2 測量

在工作條件下,應使用照度計測量被測工件表面的光照度。照度計的標稱光譜響應應與人眼視覺響應一致(滿足IEC60050-845規(guī)定)。

5.3 要求

清除多余滲透劑時,被測工件表面的光照度應大于或等于350lx。檢測時,被測工件表面的光照度應大于或等于500lx。在某些環(huán)境下,被測工件表面的光照度可能至少需要1000lx。除非環(huán)境白光和日光輻照非常強烈(一般大于2000lx),檢測時不應佩戴永久性有色眼鏡、中性黑度眼鏡或在檢測條件下使光線變暗的眼鏡,涉及降低檢測能力的白光背景和強光(一般大于20000lx)的情況除外。在此條件下,允許使用中性黑光眼鏡,應特別注意防護。

6 熒光技術

6.1 紫外輻射源

應在標稱***大強度值在(365±5)nm處和半峰全寬(FWHM)為30nm的紫外輻射源下進行檢測。盡量減少環(huán)境可見光入射到被檢工件上,避免紫外線直接或間接從紫外燈照射人眼,或經(jīng)過其他光源濾

光片照射人眼。紫外輻射源在檢測前提前打開,待其輸出穩(wěn)定后進行檢測。紫外輻照度可能因光源老化、反射器退化或濾波片老化而發(fā)生數(shù)值變化。檢測表面應均勻照射。

注:陣列中單個LED損壞會產(chǎn)生光照不均勻的現(xiàn)象。典型紫外輻射源有水銀燈、鹵素燈、氙燈和LED陣列。

6.2 測量

在工作條件下,應使用紫外輻照計測量被檢工件表面的輻照度。紫外輻照計具有圖1所示的靈敏度響應特性。應在紫外輻射源輸出穩(wěn)定后測量被檢工件表面的輻照度。對于高壓水銀燈,應至少開啟10min后測量。

按5.2測量環(huán)境白光照度。照度計上讀數(shù)不應受紫外輻射干擾。相對光譜響應是傳感器在給定波長λ的輻照響應與365nm處的輻照響應的比值。合適的傳感器光譜響應曲線不應在圖1所示的ABCD區(qū)域內(nèi)。A,B,C,D對應如下述要求的極限:

 ———A 任何波長的相對光譜響應不應超過105%;

 ———B 相對光譜響應曲線的峰值應出現(xiàn)在355nm和375nm間;

 ———C 313nm波長處的相對光譜響應值應低于10%;

 ———D 405nm波長處的相對光譜響應值應低于2%。

6.3 要求

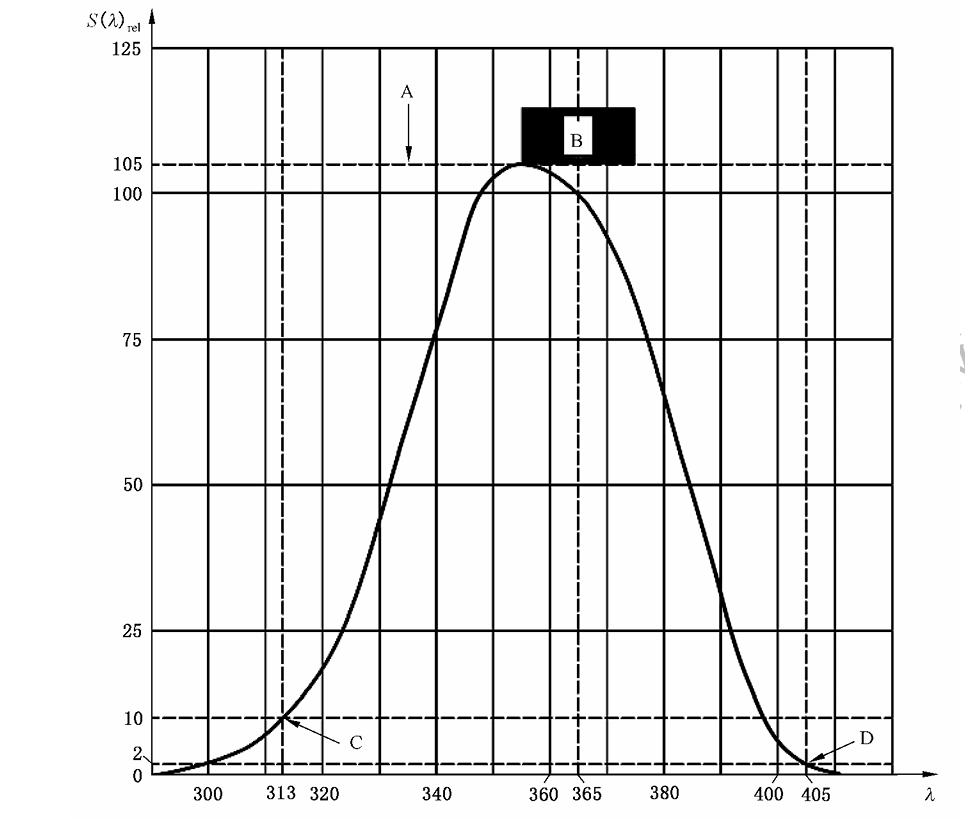

圖1 紫外輻照計的光譜響應

清除多余滲透劑時,被測工件表面的紫外輻照度應至少為1W/m2(100μW/cm2),環(huán)境白光照度應小于100lx。檢測時,被測工件表面的紫外輻照度應至少為10W/m2(1000μW/cm2),被測工件表面的白光照度應不大于20lx。應在工作條件下紫外輻照輸出穩(wěn)定后測量。檢測時不應佩戴永久性有色眼鏡或在檢測條件下使光線變暗的眼鏡。滲透檢測時,檢測人員應避免高能量和長時間的紫外輻射,通常紫外輻照度小于或等于50W/m2(5000μW/cm2)。在檢測人員視場內(nèi)不應出現(xiàn)閃爍光、其他可見光源或紫外輻射源。環(huán)境白光照度應小于或等于20lx。

7 視力

無損檢測人員的視力應滿足無損檢測要求,應符合ISO9712的要求。

8 校準

紫外輻照計和白光照度計的工作范圍應按各方要求,使用溯源到國家基準的標準器進行定期校準。校準周期不應超過12個月。紫外輻射照度計應在365nm窄帶波長譜線上校準。儀器維修或受損后均應進行校準。當傳感器和讀數(shù)裝置可分離時,應對整個系統(tǒng)(包括傳感器和讀數(shù)單元)進行校準。校準結果應形成校準證書。

路陽儀器上海公司生產(chǎn)多種滿足《GB/T5097—2020/ISO3059:2012》標準滲透檢測和磁粉檢測用紫外輻射源，有手電筒式、手持式、吊掛式，按照供電方式有交流供電盒電池供電等，詳情請瀏覽：LED熒光探傷燈
