便攜式頻閃儀如何觀察印刷品質量？

如果用便攜式頻閃儀測量印刷機旋轉軸的轉速，但這個轉速和印刷標簽的速度沒有直接關系，用旋轉軸的轉速去頻閃，無法看清印刷品的質量。必須估算印刷品的每分鐘的張數，按照這個數據去頻閃，才能檢測印刷品的質量。具體方法如下：

先估測圖案的運動頻率。頻閃儀在測量直線工作的物體，如印刷機及檢品機等的操作上，并非是用來測量“印刷滾筒或馬達”的轉速，而是希望獲得同步靜止畫面，以監控其印刷品質。換言之，欲調整頻閃儀閃光速率時，應依據“每分鐘拉出多少張畫面”的頻率來調整，而非依據“每分鐘拉出多少米”調整。在實務上我們以印刷機為例：

假設印刷機每分鐘印出 100Meters，且印出之圖面長度為10cm，則該等機械每分鐘應是印出1000張圖面。其計算方法如下：

1 米 ÷ 10cm=10 張……………表示每米包括 10 張圖面。

10 張 × 100 米（每分鐘）=1000 張……表示每分鐘印出 1000 張圖面。

此時，如將頻閃儀的閃光速率調整到 1000FPM 后，即可輕易獲得清晰之同步靜止畫面。因此，如果尋找直線運送中圖面的同步靜止畫面，應預先以上列的計算法，算出每分鐘印出多少張圖面后，再來調整頻閃儀的閃光速率，將可較輕易獲得其同步靜止畫面。同理，也可輕易地?fù)Q算出該設備的產量。

2） 將便攜式頻閃儀的閃光源照射向被測物體。

3） 由高頻往低頻方向調整到估算頻率，再微調直到被測物體顯現出 個清晰的同步靜止畫面為止。在確認靜止畫面時可借由該被測物體的外、輪廓、標記等等，來確認是否與停止不動時的畫面完全相同，也可以調整其兩倍的頻率，來確認是否存在兩個重疊影像，從而確定其一倍頻率時的影像， 是真實同步靜止畫面，也是其真實的 RPM或 FPM。

4） 讀出數字幕上所顯示的數值，即是該被測物體之每分鐘的工作次數（或稱RPM;或稱 FPM）。

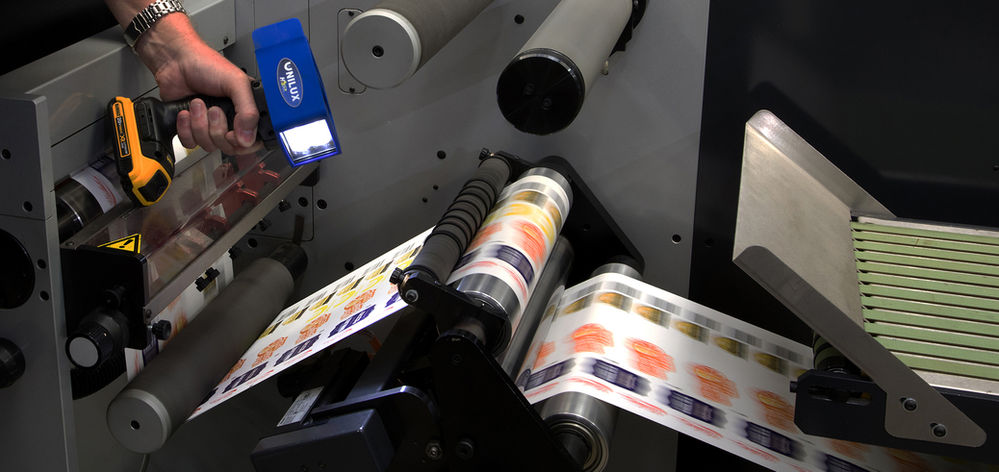

上圖：便攜式頻閃儀檢測印刷質量

便攜式頻閃儀的使用注意事項

1、用戶在頻閃儀選型之前必須根據實際使用情況選定是手提便攜式還是多聯寬幅固定式。手提便攜式頻閃儀適合于需要經常變換觀測地點的工作情況。而固定式則適合于寬幅檢測；如用于檢品機、印刷機在線檢測。

2、使用頻閃儀之前，建議用戶先根據當前的機械速度和被測圖案的大小，估算山當前圖案的工：作頻率，然后將儀器的閃光頻率調到這一估算值后再做的調整。這樣對初次使用頻閃儀的用戶來說，能快速達到靜止觀測的效果。

3、由于塑料薄膜在印刷時會產生很強的靜電，在使用頻閃儀的過程中，用戶務必要注意儀器的接地措施，否則很容易使儀器的控制線路部分受到強大的靜電干擾，直至將內部芯片損壞，導致儀器不能正常工作。

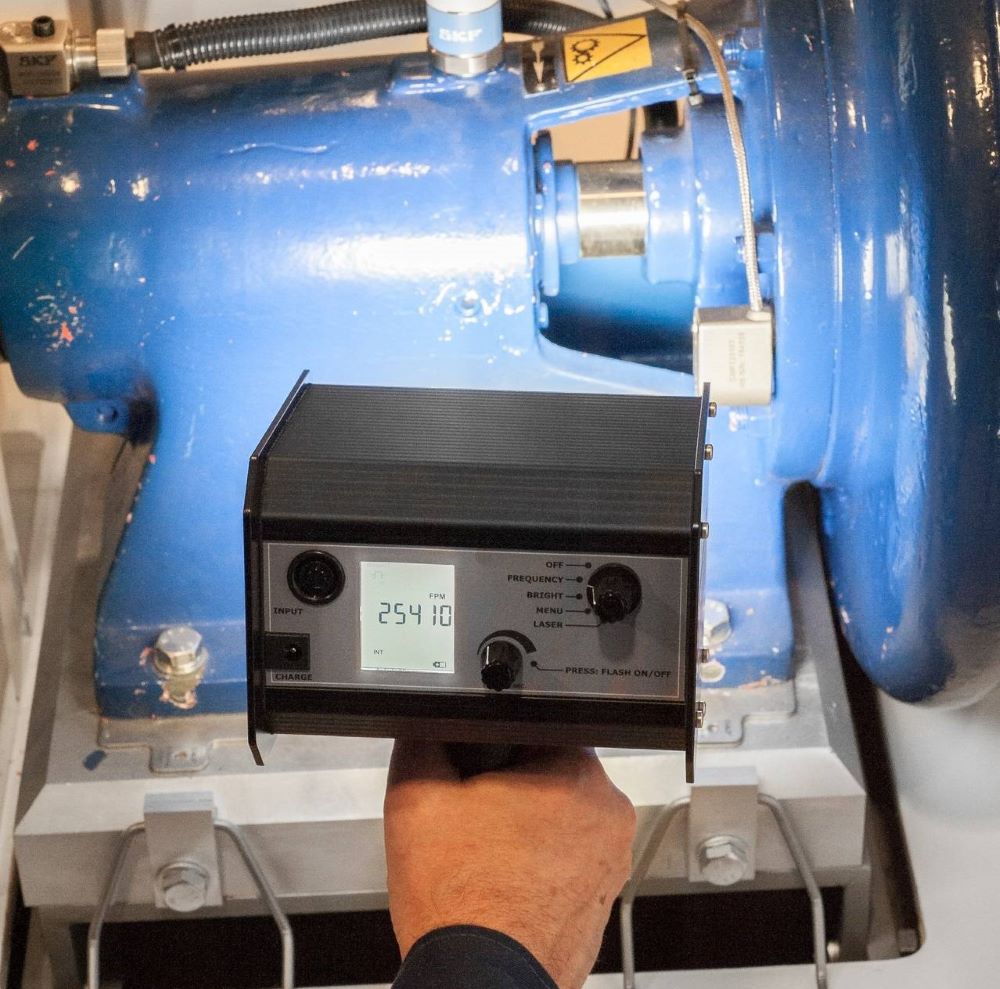

上圖：便攜式頻閃儀檢測電機運行狀態

頻閃儀使用過程中的誤區

1、頻閃儀的閃爍頻率過低

由于印刷圖案較大或印刷速度較低，圖案運動速度緩慢，此時使用頻閃儀就不合適。當頻閃儀在500次/分以下的頻率頻閃，在觀察圖案時，眼睛會感覺很晃眼，好像無法看到相對靜止的印刷圖案。這種情況下，并不是頻閃儀本身出現了問題，而是人眼很難清楚分辨瞬間閃光反射到人眼的圖案。用于人眼直接觀察印刷圖案的場合，要求頻率在500次/分以上。

2、頻閃儀的閃爍頻率過高

氙氣燈管都是有一定的壽命的，其壽命以閃光次數表示。過高的閃爍頻率使用時，頻閃儀燈管的使用時間會縮短。一般情況下，當印刷圖案出現問題時，不會只出現單個圖案不好，而是會出現連續一批（多個）圖案都存在問題。所以在檢驗產品表面質量時，并不需要對每個印刷圖案進行逐個檢驗，此時可以降低頻率使用，把頻率設在圖案運動頻率的1/n倍，都可以讓圖案相對靜止，建議頻率選擇在2000f/m-4000f/m左右，即保證了清楚觀測圖案的效果，同時延長了頻閃儀燈管的使用壽命。

3、頻閃儀的閃光亮度問題

頻閃燈管的更大 功率是固定的，其單次閃光亮度跟頻率是成反比的。在高頻閃光下，亮度肯定會比低頻的時候低。在實際使用過程中，并不是閃光亮度越高越好，對于反光較強的印刷材質，則需要亮度較低且柔和的燈光，并且對于不同的使用者來說，燈光的亮度要求也不一致。

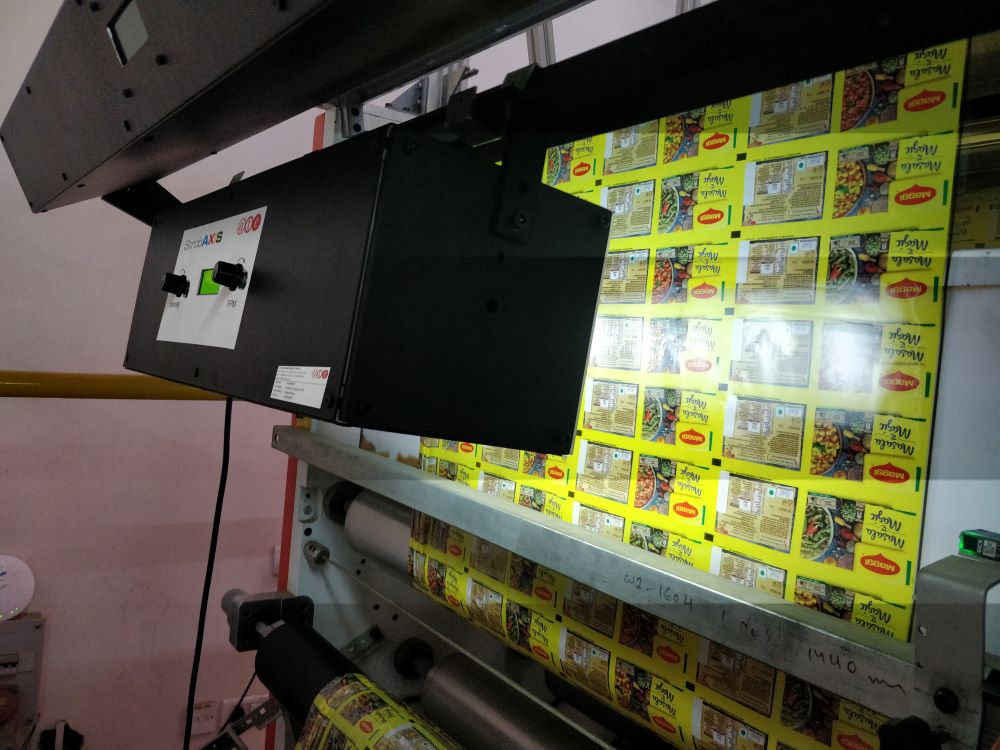

上圖：固定式頻閃儀檢測印刷質量
